螺桿式空氣壓縮機(簡稱螺桿空壓機)主要由氣路、油路、控制管路和水路(若是水冷型空壓機)等組成,其中油路在空壓系統中占有舉足輕重的地位。螺桿空壓機很多關鍵部件需要潤滑油來完成軸承潤滑、系統清潔、減震、密封和傳導散熱。

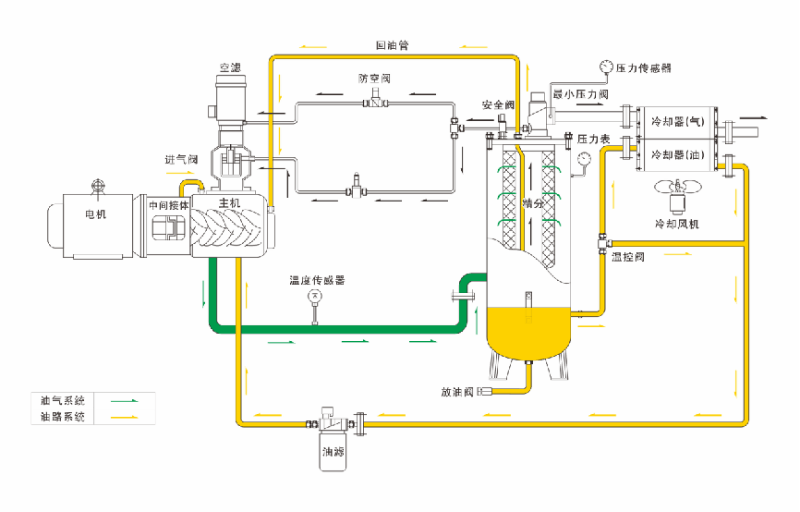

螺桿空壓機油路的基本工作流程
1、絕大部分的螺桿空壓機專用冷卻液儲存在油氣分離器內部;(油路儲存)
2、在螺桿空壓機開啟后,油氣混合物會給油氣分離器提供壓力動能;(油路蓄能)
3.1、未安裝溫控的螺桿空壓機,其專用冷卻液會從油氣分離器流出,再從油管道進入冷卻器進行冷卻;(油路冷卻)
3.2、安裝溫控的螺桿空壓機,其專用冷卻液進入溫控閥系統進行分流,油溫較低時,直接進入主供油管路,油溫高后,閥芯開啟,潤滑油強制進入冷卻器;(油路分流冷卻)
4、冷卻后的專用冷卻液,經過主供油管,再由油過濾器過濾雜質后噴入螺桿主機;(油路過濾)
(注意:根據螺桿空壓機系列、機型不同,油路系統中的主要部件在系統的位置可能有所不同。)
我們了解螺桿空壓機油路系統的主要組件,以及與之相關的常見問題,有助于我們在日常操作、維護過程中更好地對系統進行理解、排查。
本文標簽: 螺桿空壓機 油路系統
